熱式氣體質量流量計是怎么安裝的

發布時間:2023-07-12 14:29:23??點擊次數:1437次

一、一體型儀表安裝與連接

如果儀表安裝在室外,應加儀表遮陽罩,避免日曬、雨淋。  禁止安裝在強烈震動的場合。  禁止暴露在含有大量腐蝕性氣體的環境。不要和變頻器、電焊機等污染電源的設備共用電源,必要時,為變送器加裝凈化電源。當一體式變送器選用DC24V供電時,要考慮電纜的電壓降,應保證一體式變送器接線端的電壓為24V±10%,電源功率不小于24W。


1.1、外觀結構圖


圖1 一體防爆插入式 (適用管徑DN50mm以上管道)


圖2 一體非防爆插入式(適用管徑DN50mm以上管道)


圖3 管段式螺紋連接


圖4 管段式法蘭連接(DN<40mm)


圖5 管段式法蘭連接(DN≥40mm)

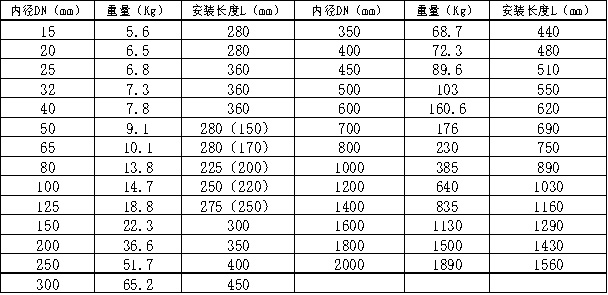

管段傳感器尺寸表(法蘭連接)


注:法蘭標準GB/T9119-2000或用戶指定。括號內為管道材質不銹鋼的安裝長度尺寸,其余管徑的不銹鋼材質尺寸訂貨時確認。


1.2、接線

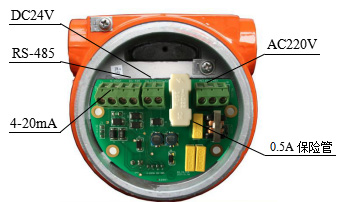

圖6 DC24V一體型接線端子


圖7 AC220V一體型接線端子


圖8 DC24V/AV220V一體型接線端子


1.3、熱式氣體質量流量計安裝

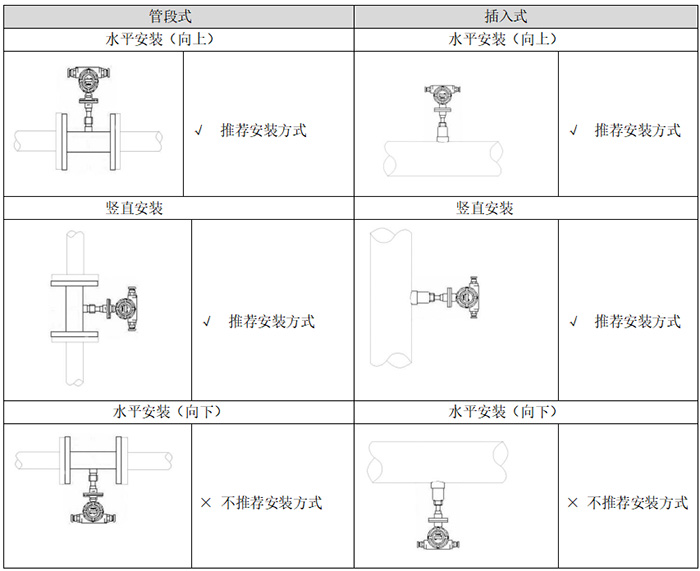

熱式氣體質量流量計可以在水平、 垂直或傾斜管道上安裝,在管道圓周方向上可任意角度安裝,但要考慮操作、維護的方便。對于較臟或潮濕氣體,為了減少對傳感器污染的可能性,建議水平安裝(向上)熱式氣體質量流量計。傳感器的安裝位置要避開管道*低處,防止管道內積水使熱式氣體質量流量計無法正常工作。


選擇安裝點

● 直管段要求前10倍D,后5倍D。當安裝氣體整流器或氣體流速低于30m/s時,可以前5倍D,后3倍D。

● 防爆區域禁用明火或不可焊接材質的管道,可以采用專用卡具,將傳感器固定在管道上,防爆區域用手動鉆打孔,安全區域用電動鉆孔工具。

● 傳感器外殼上的箭頭指向“→”要與氣體的流動方向相同。傳感器的插入方向與氣體流動方向垂直



1.3.1 插入式熱式氣體質量流量計安裝

安裝底座

底座根據管道的材質不同(可焊接和不可焊接)分為焊接式底座、卡箍式卡具,即分為焊接和卡箍連接兩種。如圖5和圖6。安裝時應使底座位于管道截面方向的頂點,并使底座通孔的軸心垂直于管道軸心。

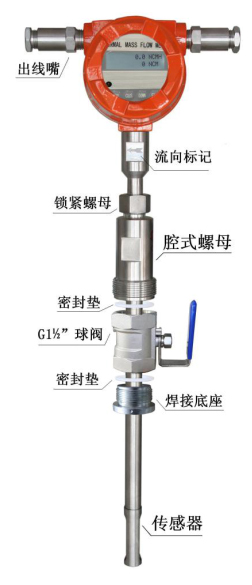

(11/2”螺紋底座)

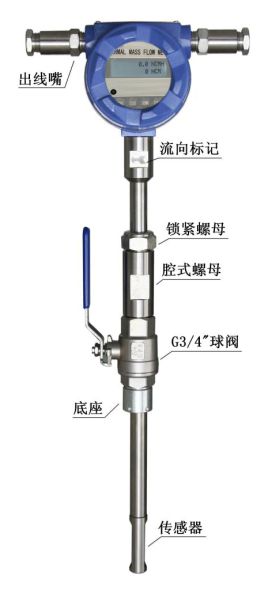

(3/4”螺紋底座)


(卡具與非焊接管道連接)圖10


打孔

打孔之前要仔細確認現場環境,確保操作的安全。打孔完成后要及時關閉閥門,避免漏氣。需要在線打孔時,用我公司的專用開孔工具,可以實現在線不停產開孔安裝,專用工具的使用方法參見相關說明。停產打孔時,可采用多種方法打孔,要保證孔的軸心與底座的孔軸心同心。若用氣割方式開孔,應先開孔后焊接底座。開孔直徑不小于22mm。


安裝球閥

將不銹鋼閥門與底座緊固。11/2”螺紋底座使用密封墊密封,3/4”螺紋底座用纏繞帶密封。


插入式熱式氣體質量流量計安裝

●將熱式氣體質量流量計傳感器桿上的鎖緊螺母松開,使腔式螺母能夠沿“③傳感器桿體”滑向“⑨傳感器護套”,使“⑨傳感器護套”完全縮入“⑥腔式螺母中”。

●將“⑥腔式螺母中”緊固于球閥上(11/2”球閥需在它們之間加裝密封平墊,3/4”球閥用纏繞帶密封)。

●打開球閥,將傳感器桿插入管道。

非防爆型熱式氣體質量流量計將“⑨傳感器護套”插入到管道中心位置。為了確保“⑨傳感器護套”插入到管道中心位置,插入之前測量傳感器桿體的總長度L,插入到管道中心后,管道外部的桿體長度I應為:I=L-1/2DN-壁厚。轉動傳感器桿,使流向標記方向與介質流動方向相同,鎖緊“④鎖緊螺母”。

防爆型熱式氣體質量流量計將傳感器桿體插入到管道內,直到遇“限位凸臺”為止。

轉動傳感器桿,使流向標記方向與介質流動方向相同,鎖緊“④鎖緊螺母”。

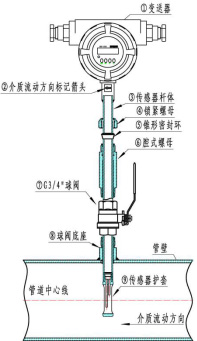

圖11(非防爆型插入式)

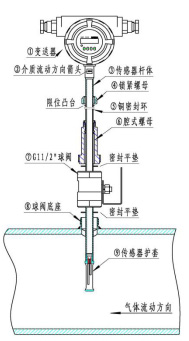

圖12(防爆型插入式)


1.3.2 管段式熱式氣體質量流量計安裝

安裝時現場必須停產。確認管段的連接方式(法蘭連接或螺紋連接)。

管段式儀表已在出廠時把傳感器裝配在專用管段上,用戶只需把管段再裝配到現場,因此相對插入式熱式氣體質量流量計的安裝要簡單。然后按照管段式傳感器的長度尺寸切割管道、安裝配對法蘭。*后用螺栓安裝管段,安裝時要使流向標記方向與介質流動方向相同。
